Odvětrávání vody
Odstraňování neiontových forem CO2 z vody pomocí beztlakých odvětrávacích věží
Beztlaké odvětrávací věže se používají při úpravě vody technologií demineralizace / dekarbonizace k odstranění neiontových forem CO2.
Popis odvětrávací věže
Odvětrávací věž je stojatá válcová nádoba, ve spodní části opatřená válcovou zásobní nádrží, na které je umístěna samotná provzdušňovací věž.
Konstrukce věže:
- Zásobní nádrž - spodní část pro shromažďování vody
- Provzdušňovací věž - horní část s rošty a náplní
- Rošty - nosná konstrukce pro náplň kroužků
- Náplň kroužků - zvyšuje účinnost odvětrávání
- Průhmat - umístěn na plášti věže pro kontrolu
- Hrdlo pro vstup vzduchu - připojení ventilátoru
Vybavení zásobní nádrže:
- Přepad - regulace hladiny vody
- Vodoznak - vizuální kontrola hladiny
- Příruby - pro připojení přečerpávacích čerpadel
- Ote vírácí víko - v horní části pro údržbu
Variabilní umístění
Samotná odvětrávací věž může být umístěna také na jiné zásobní dekarbonizační nádrži např. z betonu apod.

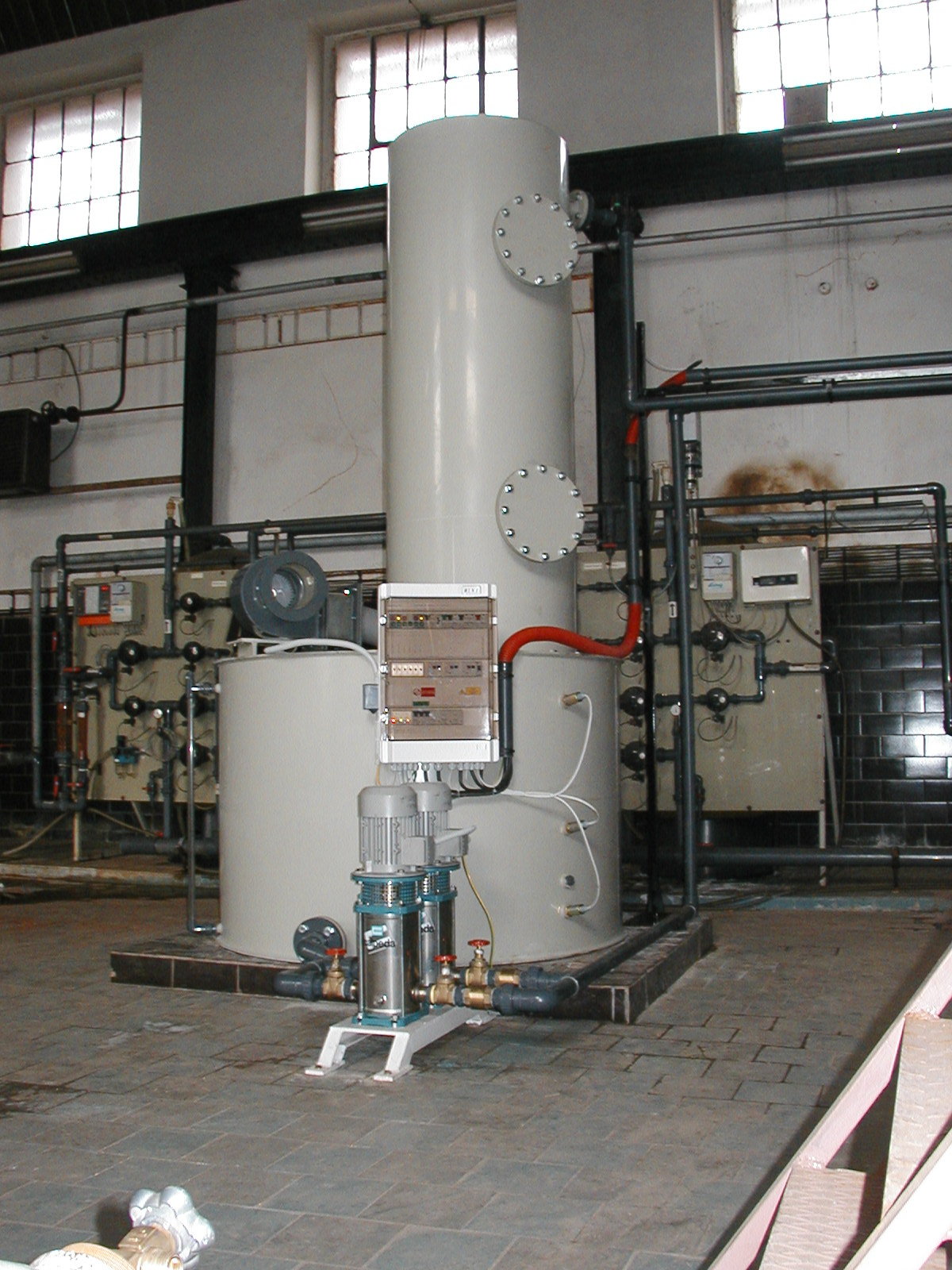

Odvětrávací věž v provozu
Princip odvětrávání
Přívod vody s CO2
Voda obohacená rozpuštěnými plyny – CO2 – je přiváděna do hrdla umístěného v horní části odvětrávací věže.
Rozprašování vody
Voda se rozprašuje na roštech s náplní kroužků do kapek, čímž se výrazně zvětšuje její povrch.
Provzdušňování
Ze zdola přiváděný vzduch z ventilátoru prostupuje vrstvou náplně a odvětrává z vody plyny.
Odvod a shromažďování
Plyny jsou odváděny v horní části věže. Odvětraná voda je shromažďována v zásobní nádrži, odkud je dle potřeby odváděna dále do technologie.
Efektivní odvětrávání
Náplň kroužků zajišťuje maximální kontakt mezi vodou a vzduchem pro efektivní odstranění CO2.
Technická specifikace odvětrávacích věží
| Parametr | OV 500 | OV 600 | OV 700 | OV 800 |
|---|---|---|---|---|
| jmenovitý výkon m³/hod | 3 | 3,8 | 6,1 | 9,6 |
| max. výkon m³/hod | 3,3 | 4,2 | 6,8 | 10,8 |
| výška věže mm | 2000 | 2200 | 2400 | 2500 |
| zásobní nádrž průměr mm | 1500 | 1600 | 1700 | 1800 |
| výška zásobní nádrže mm | 800 | 800 | 800 | 800 |
| celková výška mm | 2800 | 3000 | 3200 | 3300 |
| napojení vody DN | 40 (5/4") | 50 (6/4") | 50 (6/4") | 60 (2") |
| odvod plynů DN | 100 | 125 | 125 | 150 |
| sání čerpadel DN | 40 (5/4") | 50 (6/4") | 50 (6/4") | 60 (2") |
| ventilátor otáčky | 2700 | 2700 | 2700 | 1405 |
| ventilátor kW | 0,18 | 0,18 | 0,18 | 0,55 |
Vzhled zařízení
Barva zařízení: bílá / šedá
Materiál: Odolný PE
Provozní podmínky
Teplota vody: 0 - 40 °C
Typ: Beztlaké provedení
Doplňkové vybavení pro provoz
Nutné dovybavení
Aby byla odvětrávací věž plně provozuschopná, je nutno dovybavit následujícími komponenty:
Přečerpávací čerpadlo
Zajišťuje odvod vody ze zásobní nádrže odvětrávací věže dále pro potřeby technologie.
Minisystém MaR
Řídící systém, který zajišťuje:
- Hlídání hladiny vody v zásobní nádrži
- Kontinuální dopouštění vody
- Ovládání ventilátoru
- Řízení přečerpávacího čerpadla
Důležité upozornění
Nutně vyřešit návaznost na další technologie (např. doplňování do napájecí nádrže apod.)
Poznámka: provedení nutno konzultovat s našimi odborníky!
Výhody a aplikace
Hlavní výhody
- Efektivní odstranění CO2 - až 90% účinnost
- Beztlaké provedení - jednoduchá instalace
- Odolný materiál - PE odolný proti korozi
- Nízké provozní náklady - minimální spotřeba energie
Hlavní aplikace
- Demineralizační linky - příprava ultračisté vody
- Dekarbonizační systémy - úprava kotlové vody
- Průmyslové úpravny vody - různé průmyslové aplikace
- Energetika - úprava vody pro kotle a chladicí systémy
Odborná konzultace
Potřebujete poradit s výběrem?
Vzhledem ke specifickým požadavkům na návaznost technologií doporučujeme konzultaci s našimi odborníky před výběrem konkrétního modelu.
