Expander odluhu
Expander odluhu slouží k ekonomickému zhodnocení tepelné energie obsažené v horkém kotelním odluhu. Horký odluh z kotle je zaveden do expanderu, kde dochází k jeho vyexpandování.
Uvolněná pára může být využita pro odplynění napájecí vody a zbylý kondenzát následně poslouží jako ohřívací médium pro předehřev přídavné vody.
Použití expanderu odluhu
Z důvodu dodržení normy ČSN 07 7401 je nutné kotle trvale odluhovat. Snahou provozovatele by mělo být v maximální míře využít odpadní teplo a optimalizovat energetické bilance provozu.
Princip využití tepla
Horký odluh z kotle se zavádí do expanderu odluhu, kde dojde k jeho vyexpandování. Uvolněná pára je využitelná pro odplynění napájecí vody.
Zbylý kondenzát lze využít v sekcionálním chladiči jako ohřívací médium pro předehřev protiproudně přiváděné přídavné vody.
Popis zařízení
Expander odluhu je řešen jako netlaková, válcová, ocelová nádoba uzavřená klenutými dny a opatřená návarky pro doplnění výzbroje.
Horký odluh je zaveden do vstupního hrdla expanderu. V případě využití odluhu z více kotlů se před vstupní hrdlo předřazuje malý rozdělovač, do kterého jsou zaústěny jednotlivé vstupy odluhů.
Bezpečnostní upozornění
Z funkčního i bezpečnostního hlediska je bezpodmínečně nutné, aby přetlak v expanderu byl vždy nižší než tlak přiváděného média.
Pokud by z expanderu nemohla být odebírána uvolněná pára a kondenzát, mohlo by dojít k postupnému vyrovnání tlaků se zdrojem expanderu. Tím by došlo k nepovolenému zvýšení přetlaku v zařízení. Proto je nutné věnovat návrhu, jištění a provozu expanderu maximální pozornost.
Jištění expanderu proti nepovolenému přetlaku
Základní podmínkou pro správné jištění je spolehlivé určení maximálního možného přítoku odluhu. Vlastní pojišťovací zařízení musí být dimenzováno tak, aby spolehlivě odvedlo maximální objemové množství páry a vody, které za jednotku času do expanderu odluhu vteče při uzavřených výstupních armaturách.
Na odvodu páry z expanderu nesmí být jakákoliv uzavírací armatura nebo jiný uzavírací prvek, který by bránil plynulému odvodu vyexpandované páry.
I když expander odluhu není tlakovou nádobou ve smyslu nařízení vlády, je nutné, aby veškerá pojistná zařízení byla chráněna před poškozením, případně proti zamrznutí.
Místo instalace expanderu vyžaduje rovnou podlahu a možnost snadného přístupu ke všem ovládacím armaturám.
Technická specifikace

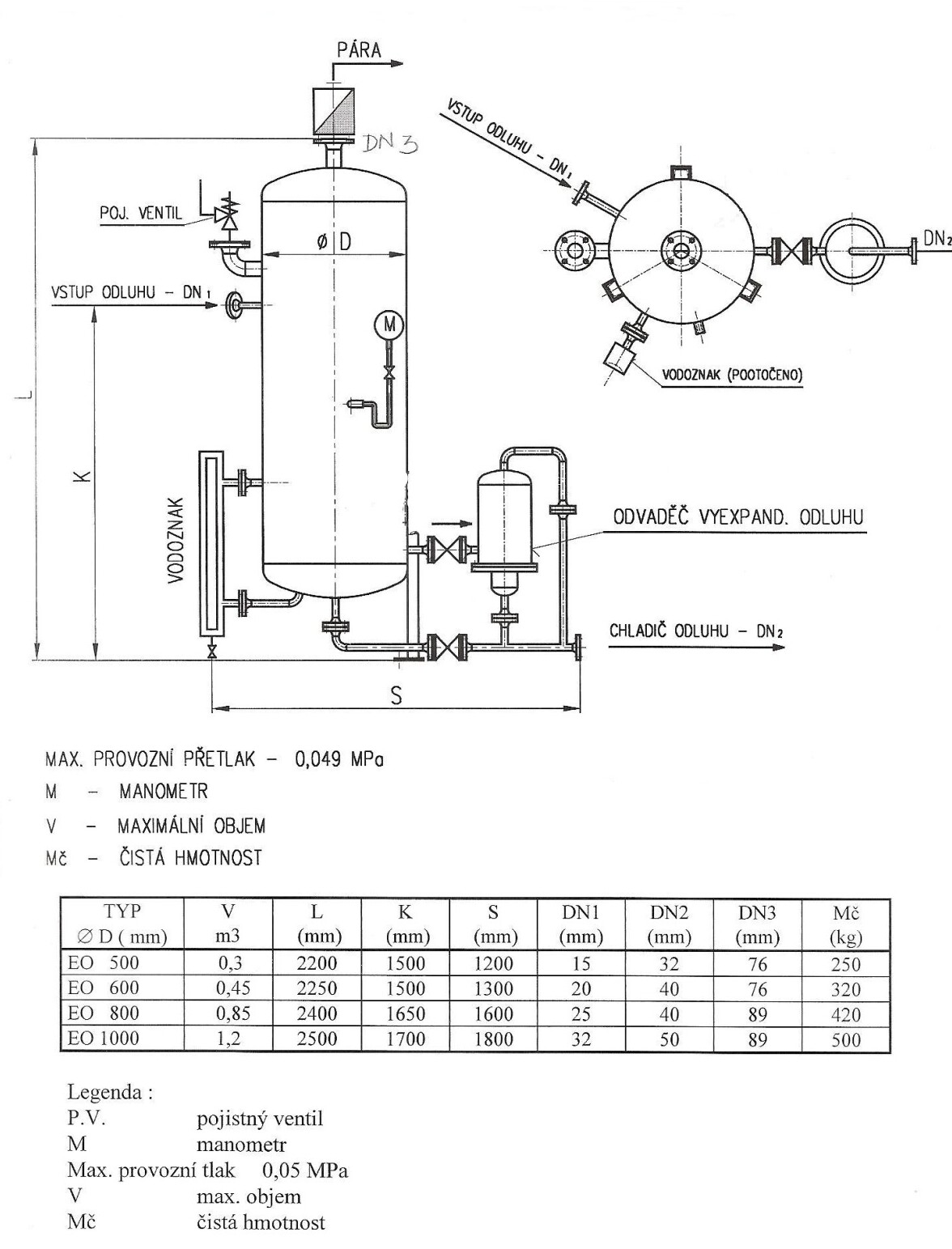

Orientační technické schéma a popis zařízení expanderu odluhu.
Dodávka zařízení
Expander odluhu je dodáván s výše uvedeným příslušenstvím a opatřen základním nátěrem, pokud zákazník nepožaduje jinak. Povrchovou úpravu je možné provést dle zvláštního požadavku podle EN ISO 12944.
