Kaskádové odplyňovače
Kaskádové odplyňovače ocelové, případně nerezové, se používají k termickému odplynění napájecí vody. Slouží zejména k odstranění rozpuštěných plynů, především kyslíku a oxidu uhličitého, které způsobují korozi kotelního zařízení.
Odplyňovače jsou určeny pro provozy kotelen, tepelné energetiky a technologické celky, kde je nutné zajistit kvalitní odplynění napájecí vody.
Použití kaskádových odplyňovačů
Kaskádové odplyňovače se používají k termickému odplynění napájecí vody. U těchto zařízení je nutné, aby se směs upravené vody a kondenzátu po smíchání pohybovala v požadovaném teplotním rozmezí.
Nerezové kaskádové odplyňovače se používají také při technologii úpravy přídavné vody metodou slabě kyselé dekarbonizace pro odvětrání uvolněného CO2.
Použití při slabě kyselé dekarbonizaci
Při použití nerezového kaskádového odplyňovače pro odvětrání uvolněného CO2 je nutné volit odplyňovač vždy o dimenzi větší, a to z důvodu několikanásobného přesycení plynné směsi ve vodě, kterou je požadováno odplynit.
Popis zařízení
Odplyňovač je válcová ocelová, případně nerezová nádoba, která se skládá z jednotlivých dílů. Vrchní díl je uzavřen klenutým dnem, ve kterém je zabudován odvaděč brýdových par.
Podle provedení je zařízení vybaveno jedním vstupem směsi kondenzátu a upravené vody, nebo dvěma vstupy pro samostatný přívod vody a kondenzátu.
Spodní částí se odplyňovač přivařuje na zásobní nádrž.
Princip odplynění
Systém děrovaných kaskád uvnitř odplyňovače umožňuje roztříštění přiváděné napájecí vody a tím maximální zvětšení jejího povrchu.
Protiproudně do odplyňovače vstupuje topná pára, která vodu intenzivně ohřívá. Tím se zvyšuje parciální tlak kyslíku a oxidu uhličitého a ty se uvolňují z vody.
Odplyněná a ohřátá voda stéká do napájecí nádrže. Uvolněné plyny a nezkondenzovaná pára odchází odvaděčem brýd.
Důležité provozní podmínky
Důležitou podmínkou pro dokonalé odplynění je plynulý přítok napájecí vody a konstantní tlak v odplyňovači.
- Tlak v odplyňovači by neměl klesnout pod 0,023 MPa.
- Rychlost lineárního přírůstku nebo úbytku tlaku nesmí být větší než 20 kPa/min.
- Brýdové páry je nutné během provozu trvale odvádět.

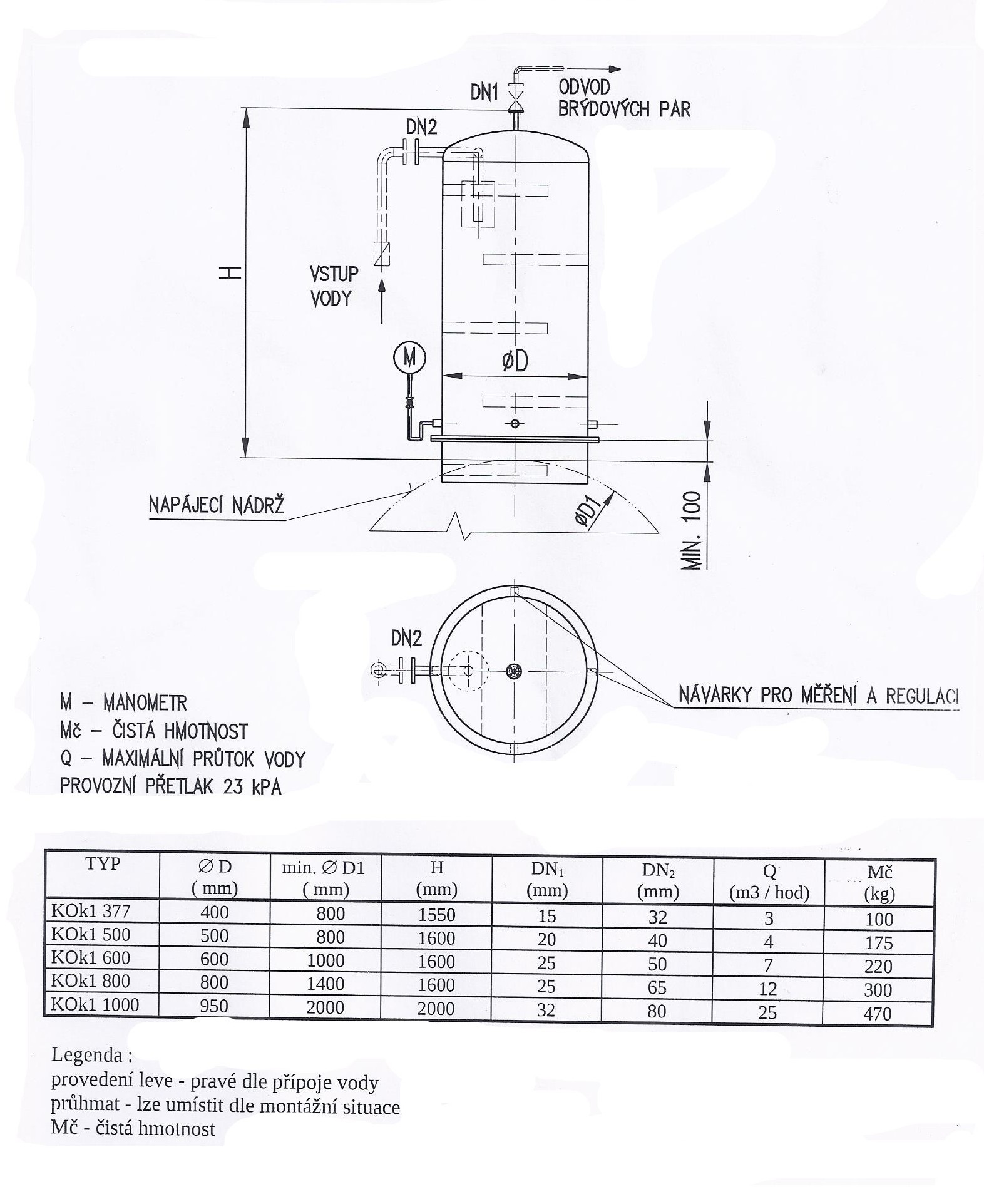

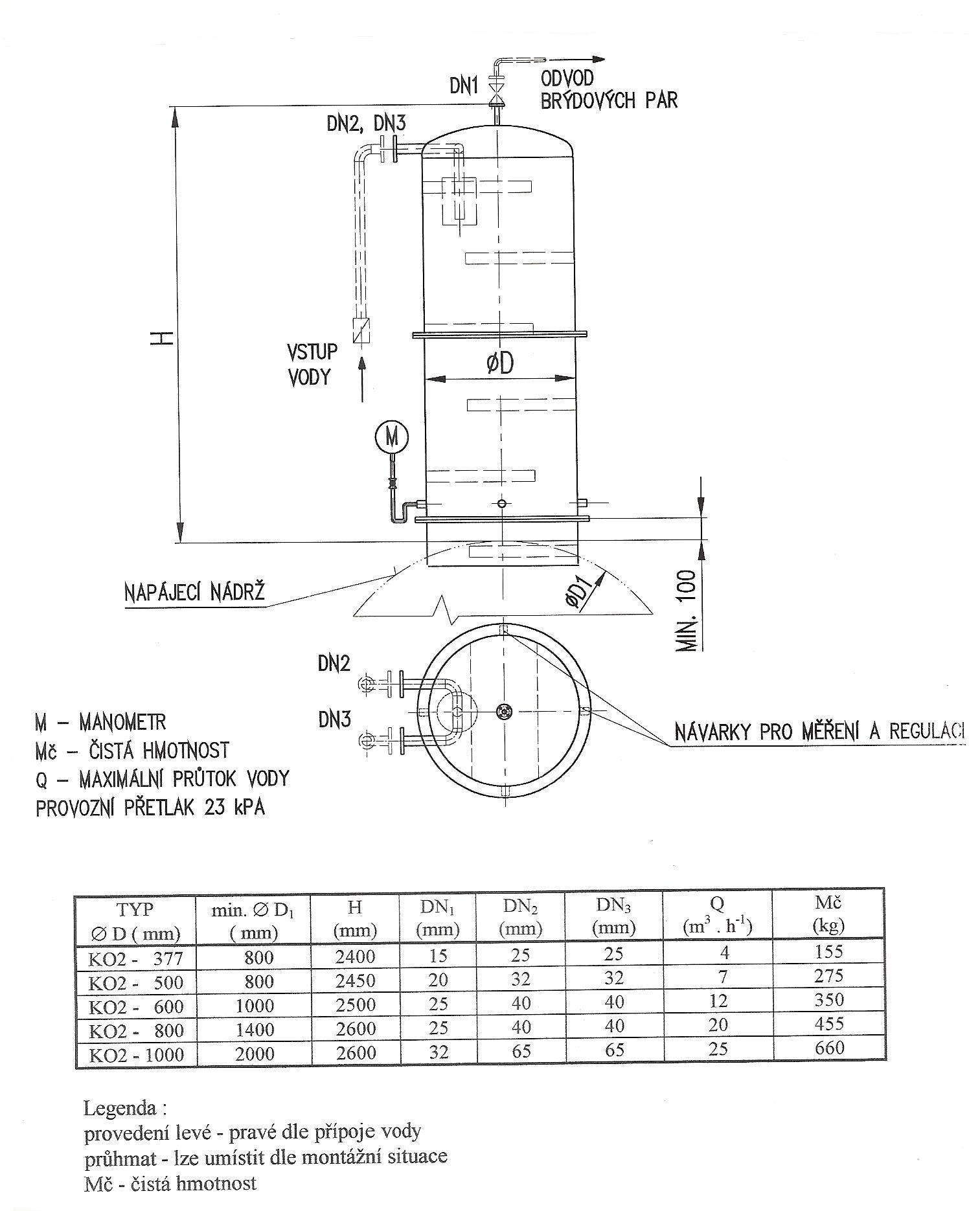

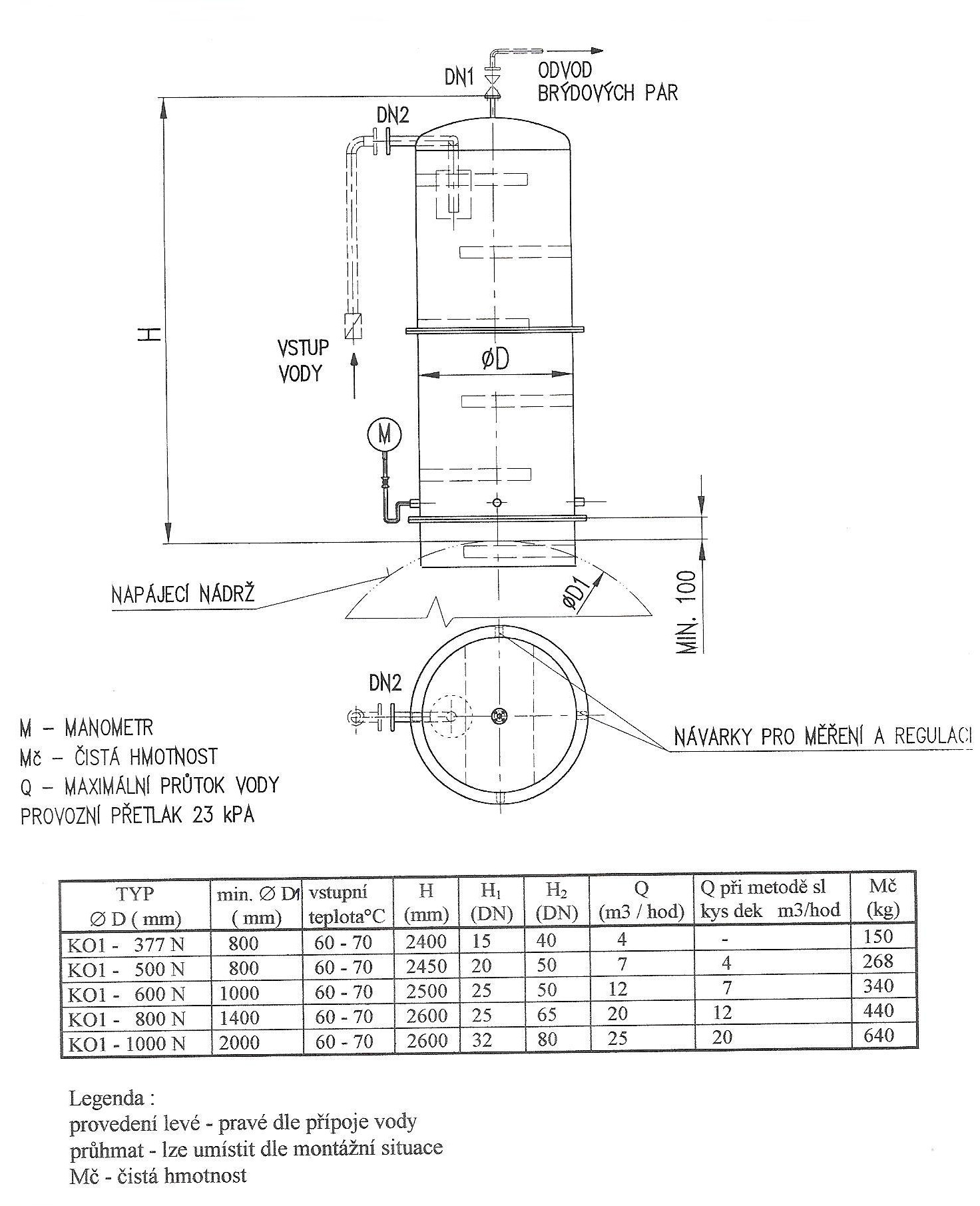

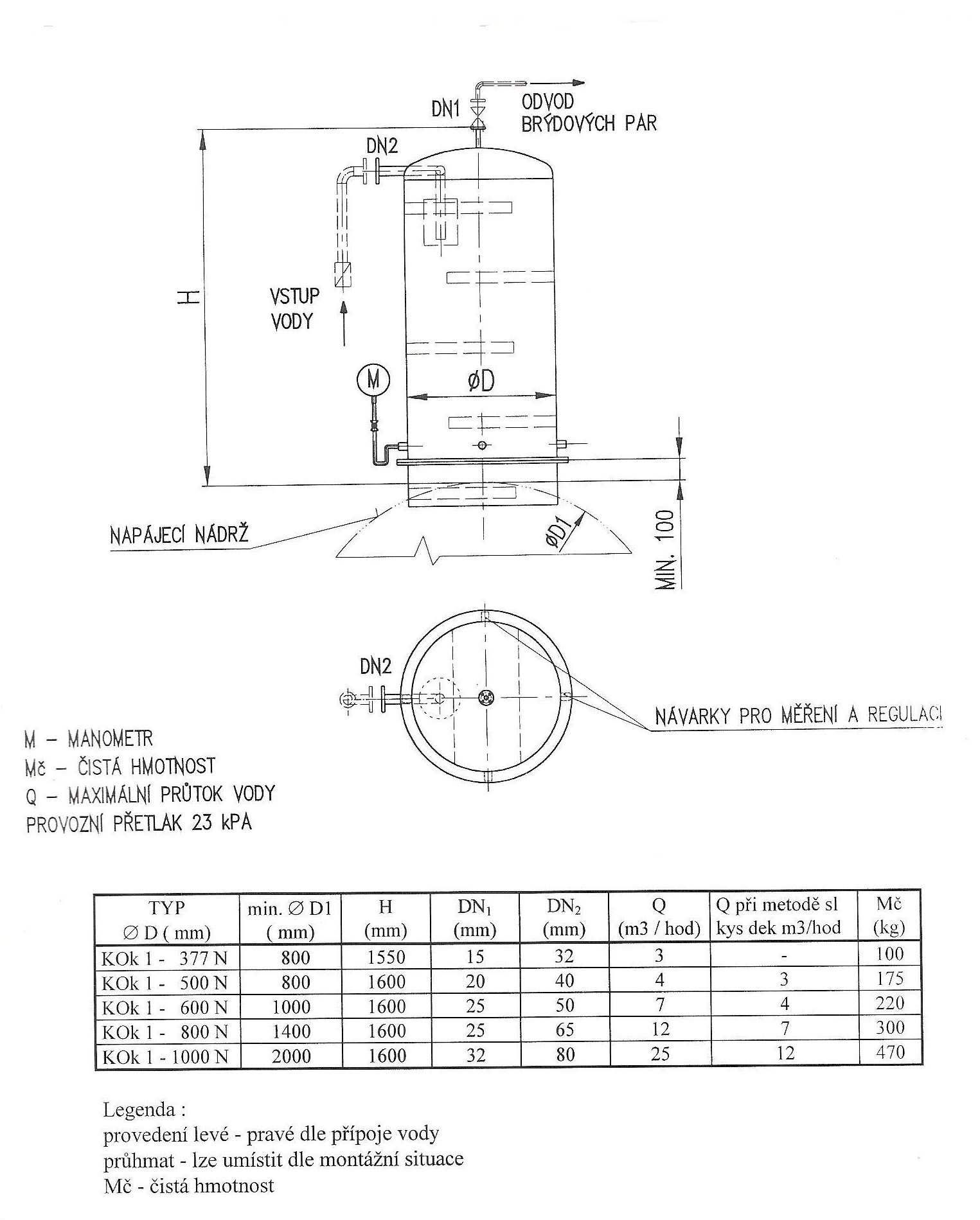

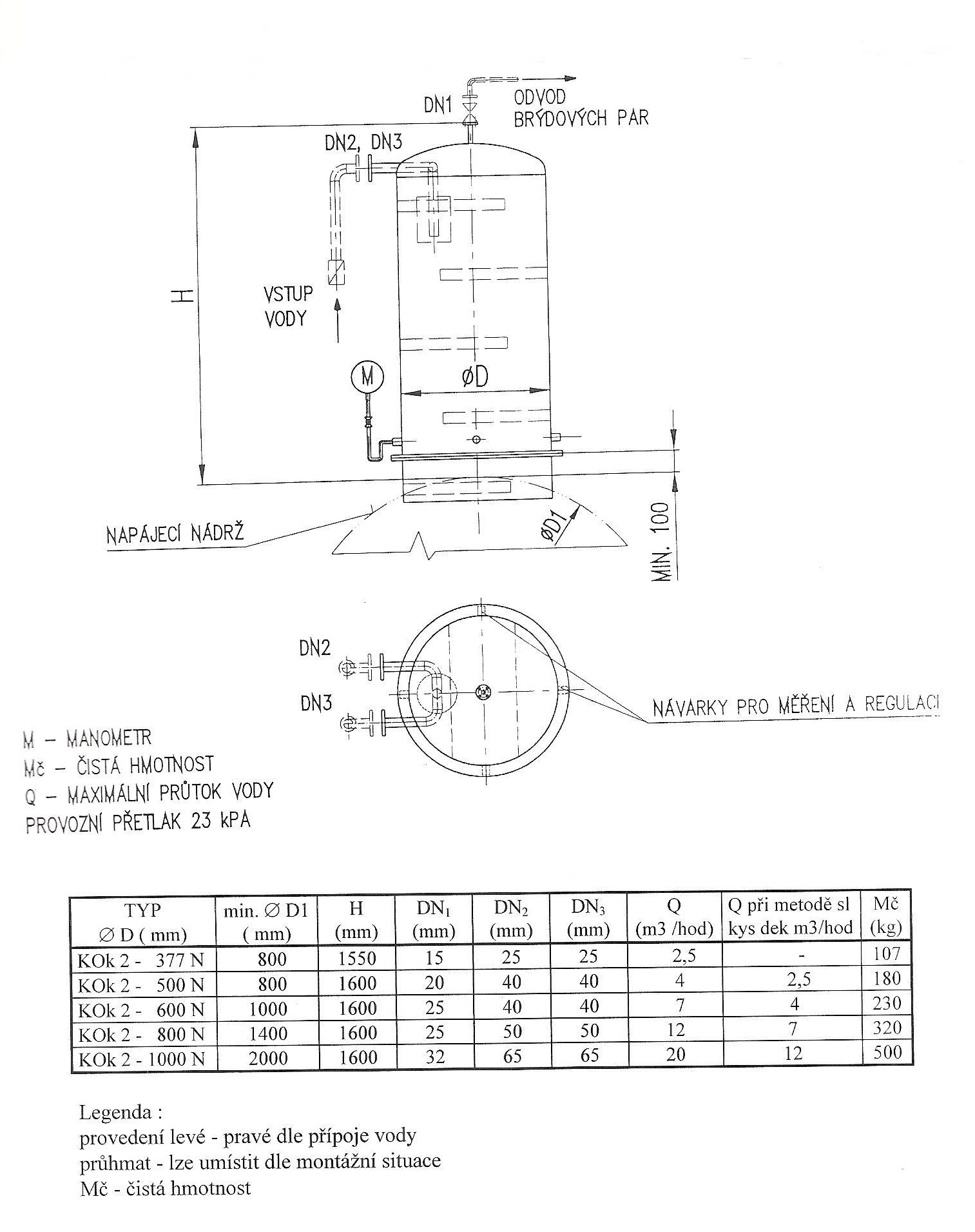

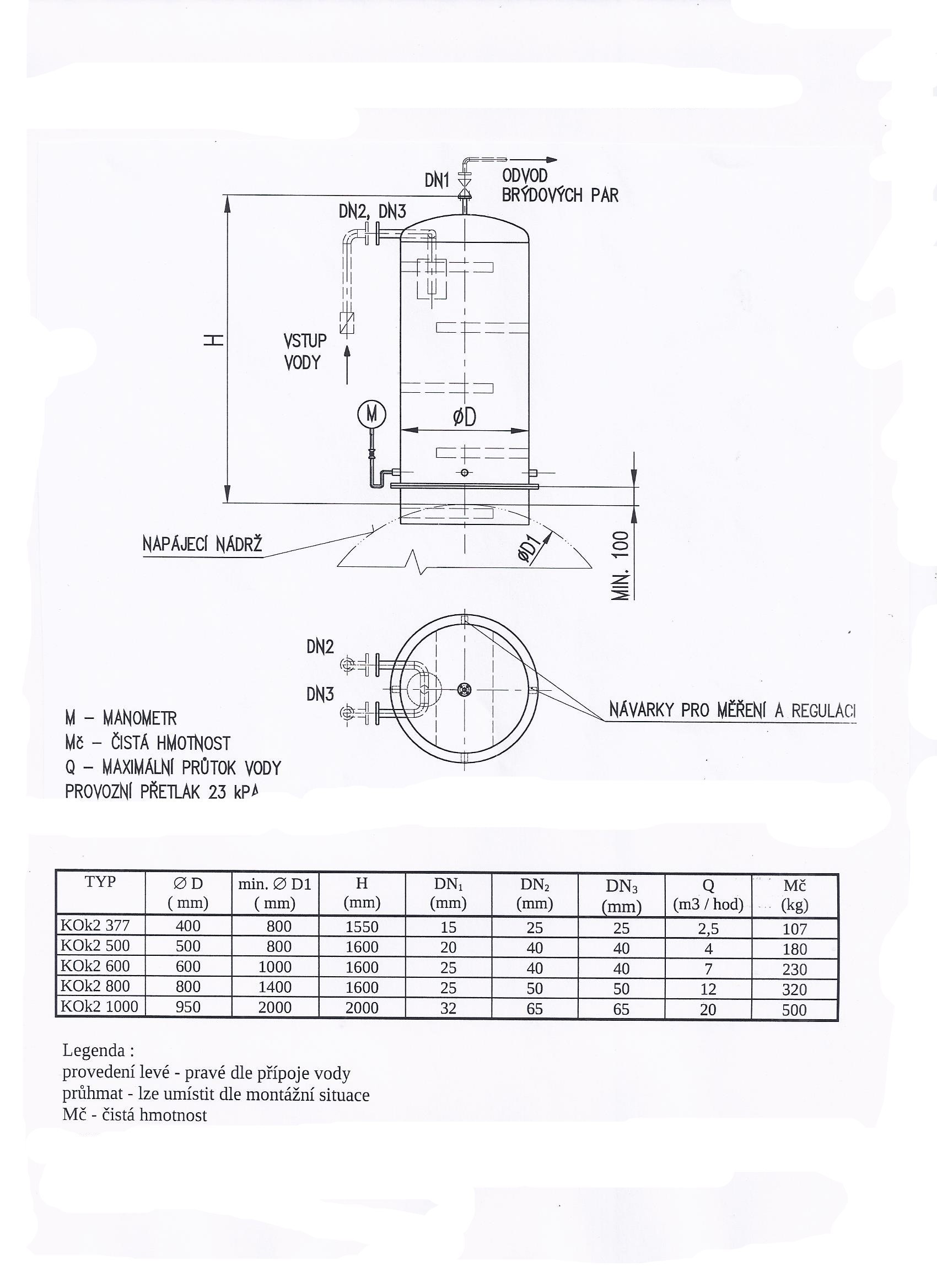

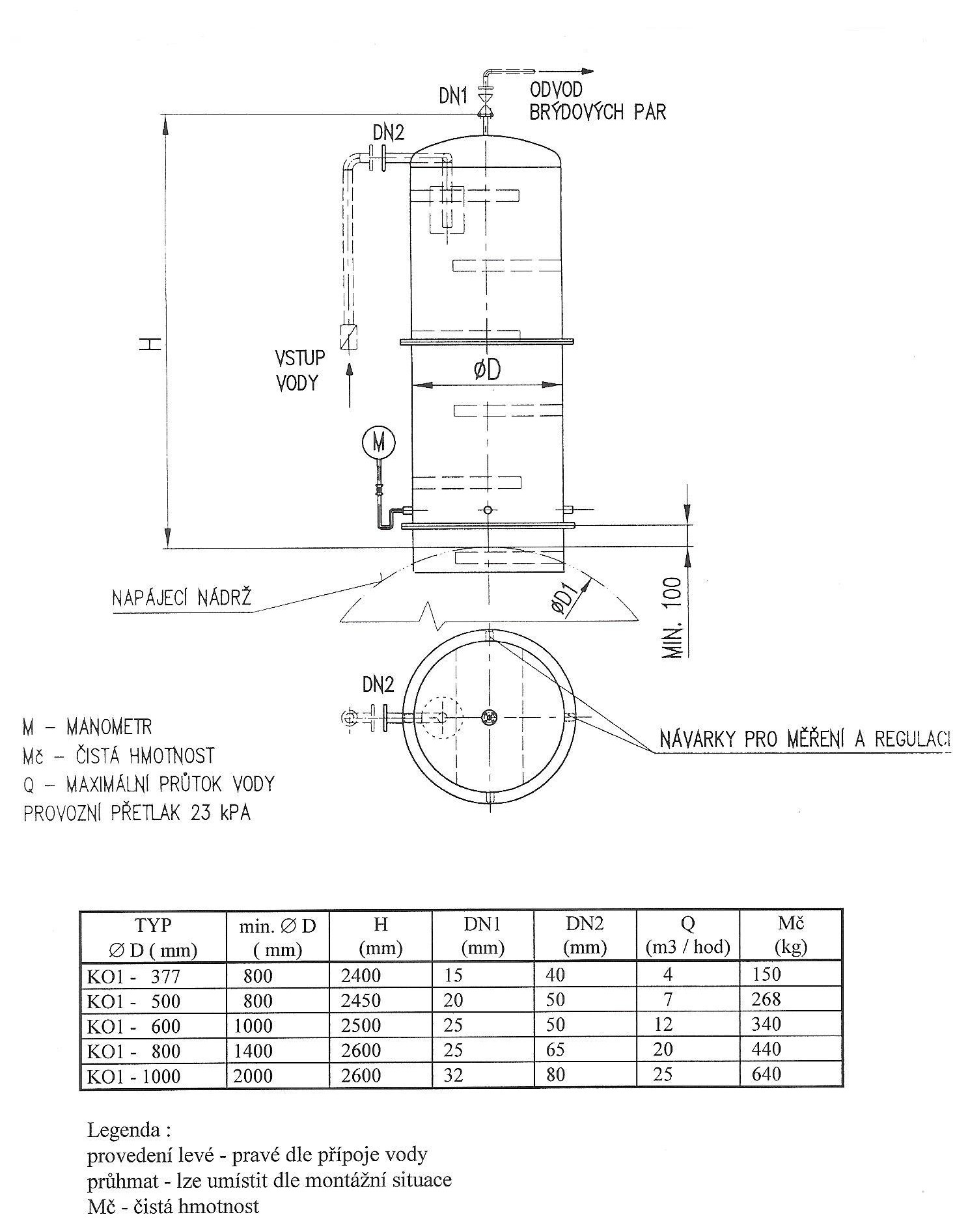

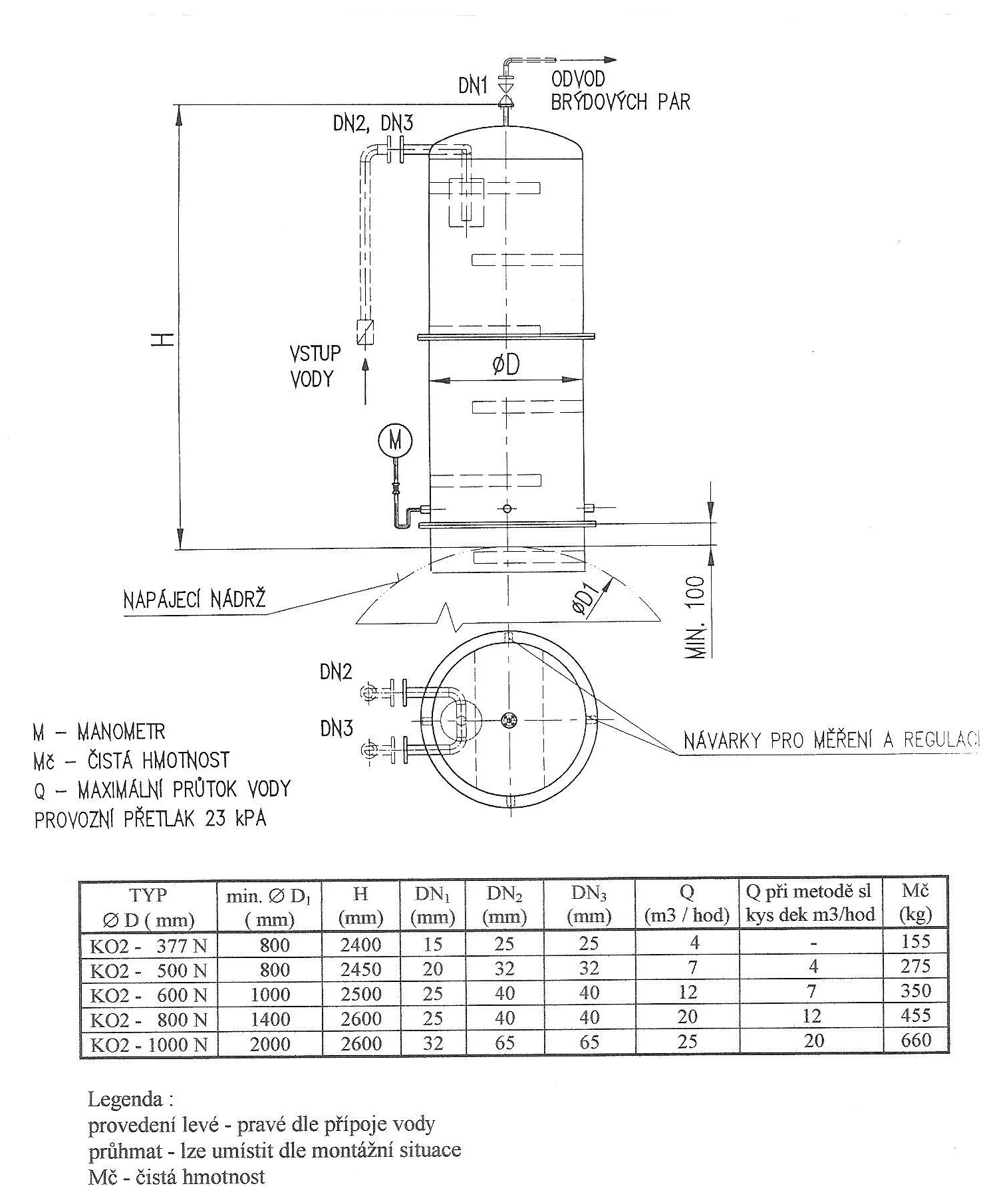

Technická specifikace
Přehled základních typů kaskádových odplyňovačů v ocelovém a nerezovém provedení.
Kliknutím na obrázek zobrazíte technickou specifikaci ve větším náhledu.
Dodávka zařízení
Odplyňovač je dodávaný nesmontovaný. Součástí dodávky je manometr a těsnicí páska.
