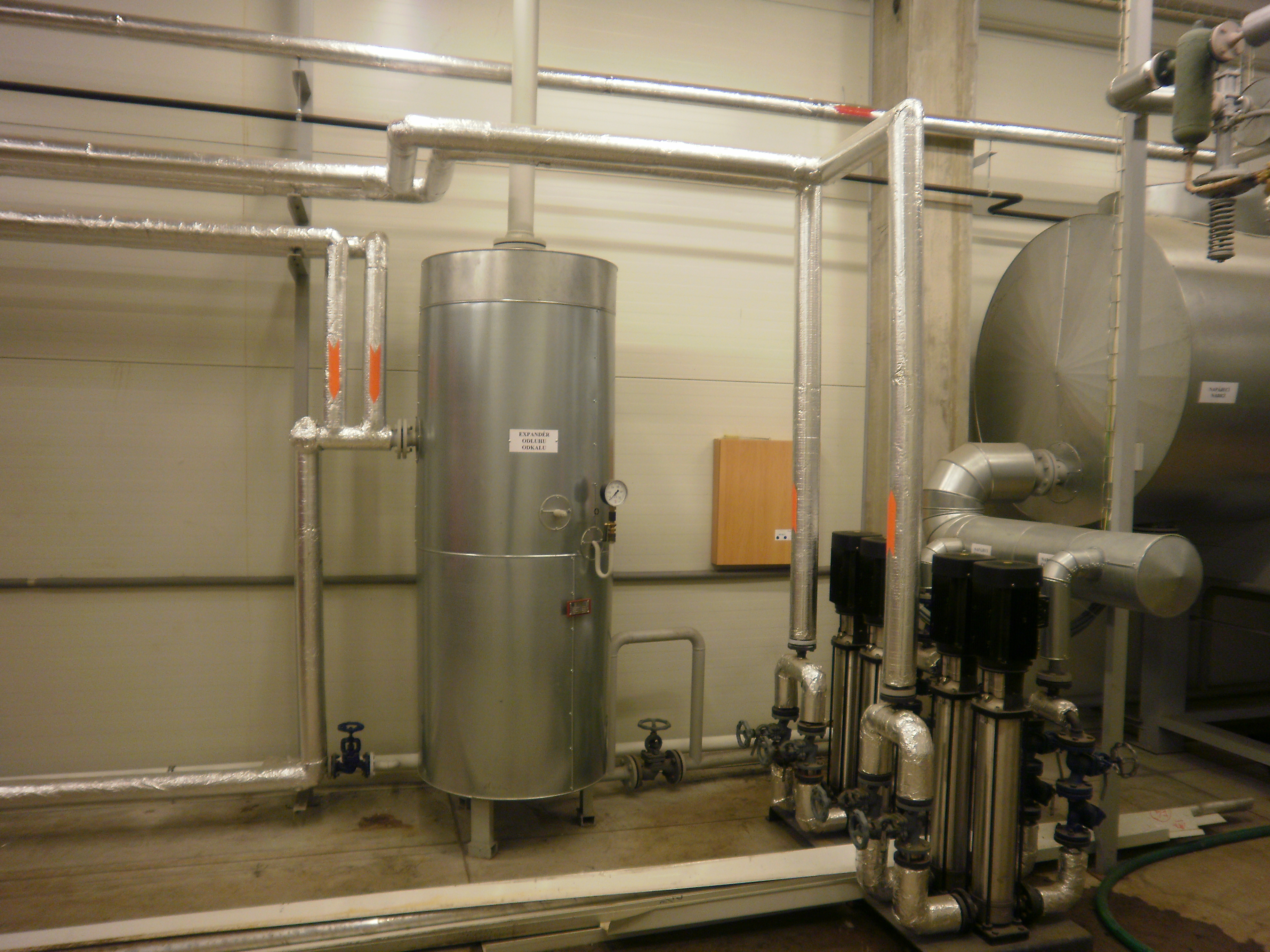

Expander odkalu
Expander odkalu slouží k ukončení expanze při odkalování kotlů. Zpravidla se umísťuje v blízkosti odkalovací jímky, do které je zaveden odpad vyexpandované kotelní vody z expanderu.
V horní části expanderu je příruba navazující na potrubí vyústěné do volné atmosféry, kterým je odváděna vyexpandovaná pára.
Použití expanderu odkalu
Zařízení je určeno pro odkalování kotlů, kdy dochází k expanzi horkého odkalu mimo vlastní kotel. Expander odkalu pomáhá bezpečně ukončit expanzi a odvést vyexpandovanou kotelní vodu do odkalovací jímky.
Princip funkce
Horký odkal je zaveden do expanderu, ve kterém je tlak i teplota podstatně nižší než v kotli a přívodním potrubí.
Následkem toho dochází k částečné přeměně odkalené vody na vodu o teplotě přibližně 100 °C a příslušné množství páry.
Pára odchází vrchním otvorem přímo do atmosféry a vyexpandovaná kotlová voda odchází přes smyčku do odkalovací jímky.
Popis zařízení
Expander odkalu je válcová ocelová nádoba uzavřená klenutými dny a opatřená návarky pro doplnění výzbroje.
Konstrukce zařízení umožňuje přivedení horkého odkalu do expanderu a jeho následné bezpečné odvedení do odkalovací jímky.
Důležité provozní zásady
Na horním parním odvodním potrubí nesmí být zařazena jakákoliv uzavírací armatura, která by bránila plynulému odvodu vyexpandované páry.
Spodní odvodní potrubí musí být rovněž provedeno bez armatur, aby byl zajištěn plynulý odvod vyexpandované kotelní vody do odkalovací jímky.

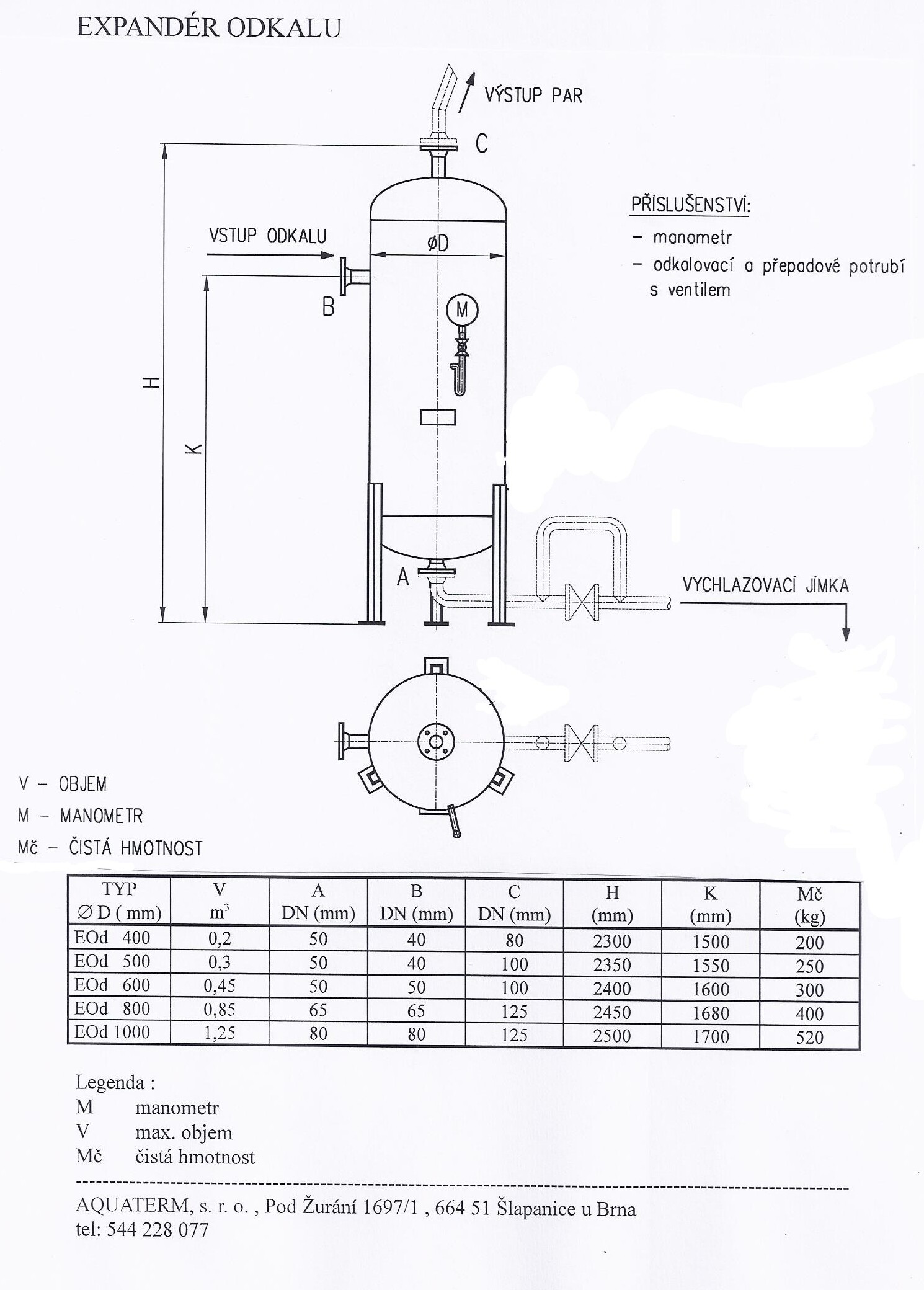

Technická specifikace
Orientační technické schéma a specifikace expanderu odkalu.
Dodávka zařízení
Expander odkalu je dodáván s manometrem a opatřen základním nátěrem, pokud zákazník nepožaduje jinak.
Předmětem dodávky není odkalovací potrubí ani potrubí pro výstup par.
Na základě zvláštního požadavku je možné provést povrchovou úpravu podle EN ISO 12944.
